Úhloměr DMA IAC90

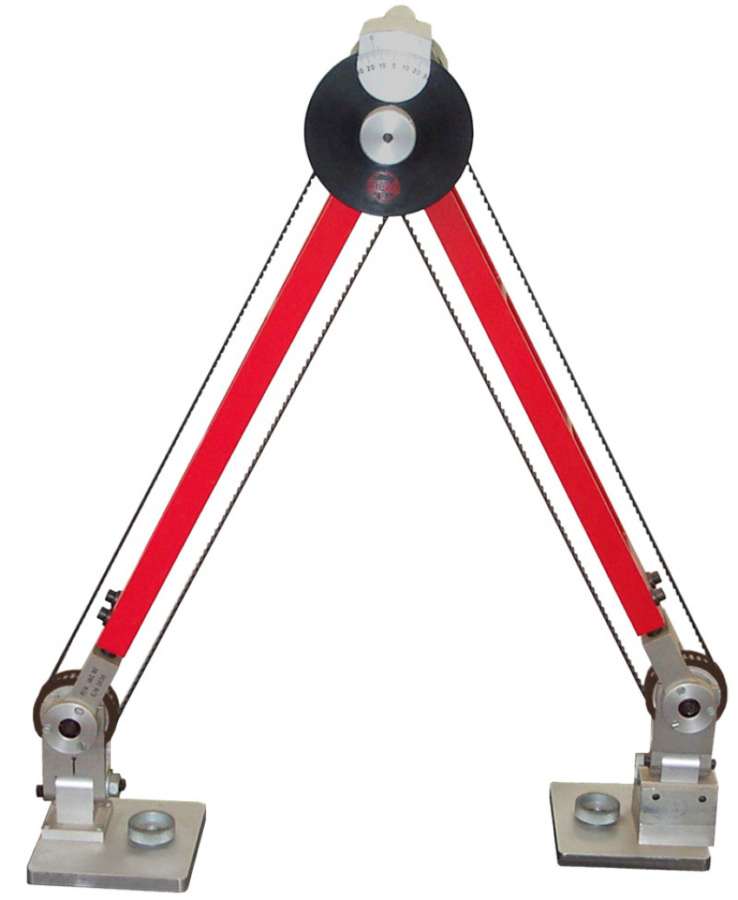

Úhloměr IAC90 je elektromechanický přístroj pro měření relativní rotace mezi pohyblivými částmi letadel. Čtyři různé ovládací jednotky (MAN2B, MAN4B, MAN8B nebo MAN16B) umožňují současný odečet měření ze 2, 4, 8 nebo 16 úhloměrů.
S pomocí zařízení lze měřit relativní rotaci mezi pohyblivými částmi letadel.
Čím tento úhloměr vyniká
Vysoké rozlišení
- Odečet úhlu na stupnici s analogovým převodníkem (případně digitálně enkodérem s vysokým nebo středním rozlišením).
- Enkodér s vysokým rozlišením (0,025°).
- Ovládací jednotky mají komunikační rozhraní RS232.
Způsob upevnění
- Dva typy upevňovacích desek: šroubovací a s přísavkou (nutný zdroj vakua).
- Mechanické a elektrické nulování.
Ovládání úhloměru
Mechanický odečet.

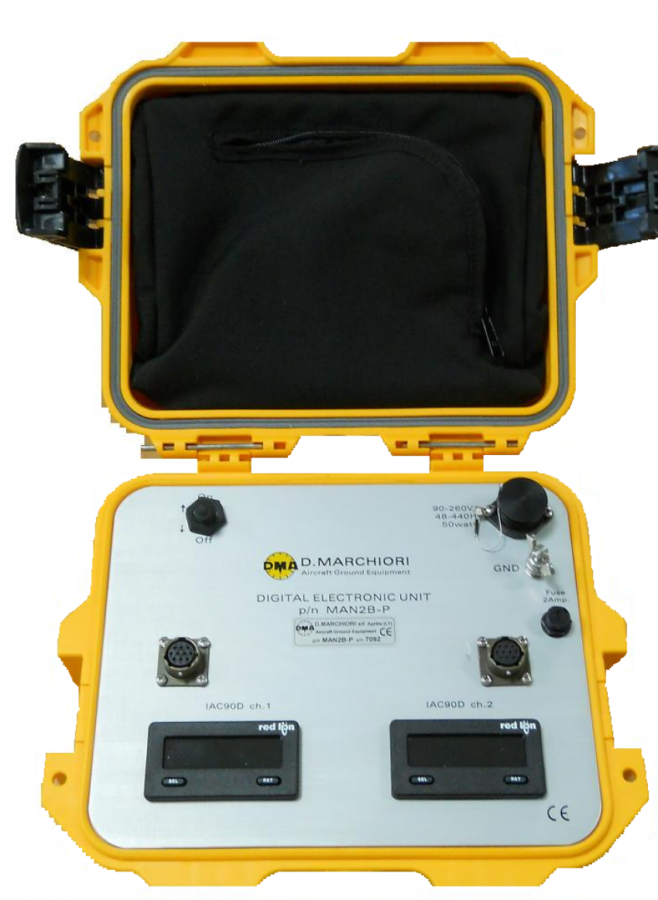

Odečet přes ovládací jednotky MANxB.
Návaznost úhloměru na přesnější etalony
Obdržíte od nás protokol o výstupní kontrole, který obsahuje i výsledky kalibrace.
Funkce úhloměru
Tento úhloměr měří relativní rotaci mezi pohyblivými částmi letadel.
Přesnost měření a měřicí rozsahy
| Rozsah | −90° až 90° |
|---|---|
| Přesnost mechanické stupnice | ±0,1° |
| Celková přesnost s potenciometrem | ±0,3° |
| Celková přesnost s enkodérem středního rozlišení | ±0,2° |
| Celková přesnost s enkodérem vysokého rozlišení | ±0,12° |
| Rozlišení mechanické stupnice | ±0,1° |
| Rozlišení potenciometru | ±0,01° |
| Rozlišení enkodéru středního rozlišení | ±0,1° |
| Rozlišení enkodéru vysokého rozlišení | ±0,025 |
| Transakční vlivy na přesnost úhlu | ≤0,05° |
| Příčné odchylky rovinného pohybu | <20 mm |
