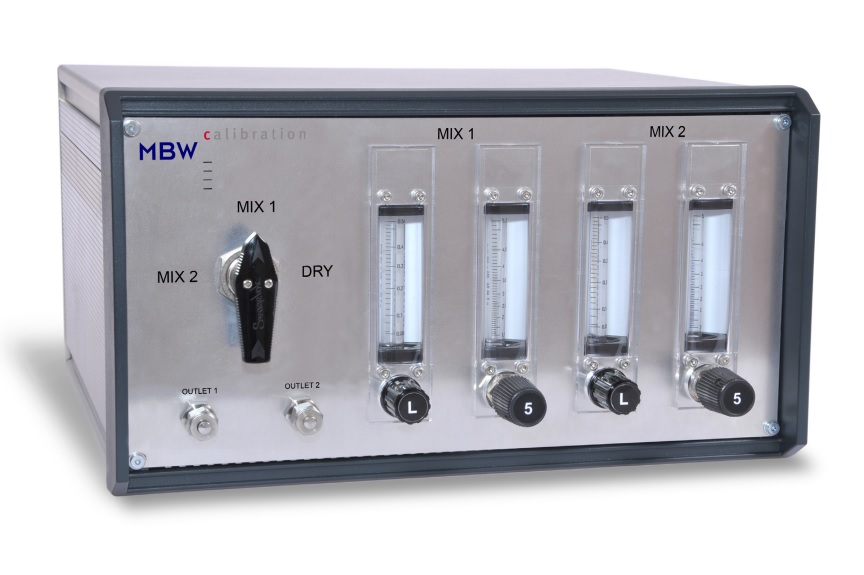

Směšovací generátor vlhkosti MBW HFG1
Generátor HFG1 umožňuje přesně generovat plyn s různou hodnotou rosného bodu (Td) / bodu ojínění (Tf) v rozsahu -80 … 10 °C Tf/Td. Díky schopnosti generovat i velmi suché prostředí je HFG1 unikátní přístroj a je ideální zdroj prostředí pro kalibraci vlhkoměrů, které pracují ve velmi suchých podmínkách.
Čím tento generátor vyniká
Základní parametry
- Rozsah generování -80 … 10 °C Tf/Td
- Vysoká přesnost ≤ ±0,1 °C Tf/Td
- Regulovatelný průtok 0,5 … 5 l/min
Stabilní a spolehlivý
- Vysoce stabilní regulační ventily
- Přesně nastavitelný průtok plynu
- Přesně nastavitelná výstupní vlhkost
Zapojení generátoru
- Naplnění zvlhčovače destilovanou vodou
- Připojení zdroje suchého vzduchu k regulátoru
- Připojení zkoušeného a referenčního měřidla
Jednoduchý na obsluhu a údržbu
- Zapojení a zprovoznění během několika minut
- Standardní přípojky Swagelok 6 mm
- Kompaktní a přenosný mechanický generátor
Funkce generátoru
| Generátor přesně směšuje proudy suchého a vlhkého plynu | Zdroj prostředí s nastavitelnou vlhkostí pro různé kalibrační systémy |
| Vestavěný regulátor vstupního tlaku | Vestavěný permeační zvlhčovač s destilovanou vodou |
| Dva výstupní porty pro zkoušené měřidlo a etalon | Přenosné laboratorní zařízení s ekonomickým provozem |
Návaznost generátoru na přesnější etalony
Jako referenční měřidlo ke generátoru HFG1 doporučujeme použít rosnobodový zrcátkový vlhkoměr MBW973 nebo MBW373, které vám můžeme dodat s kalibračním listem z akreditované kalibrační laboratoře.
Přesnost měření a měřicí rozsahy
| Rozsah generování rosného bodu / bodu ojínění * | -80 … 10 °C Tf/Td |
| Vstupní tlak | 150 … 1 000 kPa |
| Výstupní tlak | 100 … 200 kPa |
| Přesnost (závisí na použitém etalonu) | ≤ ±0,1 °C Tf/Td |
| Průtok na výstupu | 0,5 … 5 l/min |
| Připojovací konektory | 6 mm Swagelok (volitelně 1/4″) |
| Hmotnost | 6 kg |
| Rozměry | 30 x 35,7 x 19,5 cm |
* Minimální hodnota rozsahu je závislá na zdroji plynu
